本中心正式推出:免费使用泵产品试验分析软件包,欢迎下载!


江苏大学泵测试开发中心

本中心已开发的试验系统以精度高、稳定性高、易用性强、维护简单获得中国仪器仪表学会2009年度科技创新奖(中国仪器仪表学会设立了科学技术奖,经国家科学技术部批准,国家科技奖励办公室授权,目前是国内仪器仪表学科和产业领域公认的权威奖项)

本中心吸取10多年的专业实践经验,全面采用最新电子信息技术,于12年底全新升级硬件测试设备。之前设备与市面上常规测试设备精度相当,现在升级后的TPA-3A设备采用最新32位处理器、多通道同步24位AD、傅里叶变换算法、全面的硬件保护,精度、稳定性、快速性得到极大提高,功率实测精度0.2%,流量、压力实测精度0.02%,外部压力、流量线短路也不用担心了。并且测试时,采用复杂算法,提取泵运转中真正做工部分的参数,排除了其他干扰与谐波,得到泵最真实的性能参数。升级后的设备各方面都远优于常规测试设备

本中心开发的软件也使用于江苏大学流体机械工程技术研究中心(亦即国家水泵及系统工程技术研究中心/江苏省流体机械工程技术研究中心),泵主要标准均有江苏大学流体机械工程技术研究中心参与起草,故一旦泵试验新标准颁布,本系统软件将最快得到更新

下面内容为本中心研制的《泵测试系统》的真实技术内容,全为本中心原创。现发现有很多单位剽窃本中心内容,特别是X东省某院竟把我方内容一字不漏地剽窃过去,挺让人愤慨的!

本中心专业为各制泵单位、用泵单位、泵检测单位开发各类计算机(水)泵测试试验台/性能测试台,或改造各类不理想的泵测试台。

本中心开发的试验台完全符合相应的国际、国家标准系统精度可达相应标准的最高精度。符合的标准有:《ISO9906:2012 Rotodynamic pumps. Hydraulic performance acceptance tests. Grades 1 and 2》;《GB/T 3216-2016 回转动力泵 水力性能验收试验》、GB/T 12785-2014 潜水电泵试验方法GB/T 9064-88 螺杆泵试验方法》 、GB6245-2006 消防泵》、《GB/T 3216-89 离心泵、混流泵、轴流泵和旋涡泵试验方法》JB/T 8092-2006 小型潜水电泵》JB 5118-2001 污水污物潜水电泵》、JB/T 10601-2006 旋涡式自吸电泵》JB8091-98 螺杆泵试验方法》等。

已开发的测试台可测试的泵类型有:各类离心泵、潜水泵、混流泵、轴流泵、旋涡泵、液下泵、螺杆泵 、消防泵、往复泵、齿轮泵、隔膜泵等等。

已开发的测试台可测试的泵驱动机构有:单相交流电机、三相交流电机、直流电机、高压电机、交流异步电动机、交流同步电动机、50Hz/60Hz交流电机(40~65Hz均可)、内燃机、磁力机、风力机、太阳能电机……

测试范围功率任意大小的电机、管径任意大小的泵。可以从水族箱用泵的几瓦到电厂用的上千千瓦均可以高精度测试。

试验项目:泵的性能试验、汽蚀试验、噪声与振动试验、泄漏试验、轴承温升试验、运转试验以及电机的空载试验、负载试验、温升试验、堵转试验 等。

测量参数:三相交流电压、电流、功率、电网频率、转速、泵的进口压力、出口压力、流量、电机绕组电阻、温度、振动、噪声、转矩(扭矩法时)、轴功率(扭矩法时)等。

测试介质各种液体:清水、海水、润滑油、汽油、柴油、稠油…… 。

软件环境中英文界面,C++开发,运行于WindowsXP/7/10,数据库查询所有已做试验的泵,随时查询、随时生成曲线、随时打印 ,打印格式可利用Word随意排版。泵站/泵群测试管理软件采用LabView编写,界面豪华。

泵性能、汽蚀试验可计算出扬程、流量、泵效率、机组效率、轴功率、汽蚀余量等量;分析出额定扬程处流量、额定流量处扬程、性能实测交点、实测流量偏差、实测扬程偏差、实测泵效率偏差等指标;绘出扬程-流量(H-Q)曲线、效率-流量(η-Q)曲线、功率-流量(P-Q)曲线、扬程-汽蚀余量(H-NPSH)曲线等。

针对消防泵,在多种吸深下,可分析出0.5Q、0.7Q、1.0Q、1.5Q处的工作压力。

针对往复泵,在25MPa或更高压力下,可精确且较快地自动调节阀门到期望的高压力值下,解决了人工控制难的问题。

其他功能:可根据客户要求,定做特殊指标的测试设备。

售后服务:仪器2年免费质保,终生维修 。据10多年的老客户使用情况可看得出,仪器正常使用期限全都达10年以上。软件永久免费升级 ,以后有国际、国家新标准执行时,软件可跟随升级!请参看本软件的下载页面,我们是在用心的做好本系统软件,尽力给客户更好的服务。

我方以用户至上的售后服务,保证了用户投资测试台的长期时效性。如果仪器没有自然老化,即使20年、30年或更长,精度不够后可寄回我方校准,配合永久免费升级的软件,贵方可10年或数十年保持使用最新效果的测试系统。

好的产品也要有好的服务,每年本系统用户数呈几何级数递增,从使用其他单位开发的试验台改造为本系统的用户数也是逐年增多,使用地区也已覆盖了全国各个省市,数据就是明证!


为答谢众多用户,也为了更多的泵厂家能使用上先进的计算机测试台,我们这里推出特惠方案

低价组建一高性能的计算机自动测试系统。贵单位的只需完成水池、管道的施工、流量传感器的购买即可。其余的我们来做。

具体报价请看这里:方案询价

详细方案请看:产品之窗


特别推荐全自动/半自动泵类产品测试(试验)系统



系统分两种方式:电测法转矩法

高性能的计算机自动测试系统,几乎不再需要其它仪器,整套系统符合相应的国际、国家标准系统精度可达相应标准的最高精度。。

系统可对各类泵产品进行 各类试验,自动保存数据,可产生各类报表、曲线图、性能指标等数据,并可随时打印各类报表、曲线、性能汇总、报告封面等等。

仪器对泵产品无上限要求,可测试任意大小、任意功率的各类泵产品。

若配用我们的自动控制驱动器,则可实现试验过程的全自动化,即自动确定测试工况点、自动高精度调节阀门控制流量、自动采集数据……,全部过程由计算机自动完成!在涡轮流量计、采集5点数据的情况下,精度控制1.5m^3/h或1.2%时,最快3分钟就可以完成一次试验。引用一用户的话:“鼠标动一下后,你就可以到旁边去玩了,等一会儿后,你需要的数据、报表、曲线等信息,计算机就全给你搞定啦!”。试验已变成由计算机在做,工人成为参观者了!

试验数据采用数据库管理,管理非常方便,通过编号、日期、型号、流量、扬程、功率或效率等任一个量均可查询到所要找的泵试验数据,即使是十年前的泵。

程序为Windows界面,人机接口友好、功能强、自动化程度高,动几下鼠标即可完成整个试验过程,得到完整的试验报告。本程序可下载免费使用,请敲这里进入下载页面进行下载。

目前,泵产品测试系统有三种构成情况:1、由各种指针式仪表组成的测试系统;2、采用标准仪器(或模块)与微机组成的测试系统;3、我们设计的微机测试系统。第一种方法为人工读数,现已淘汰。后面两种方法的构成见下面图示,他们的比较看这里

我中心人员可到现场安装调试,保证贵单位试验人员能独立完成泵的试验过程。


泵试验系统主要用户(总用户数上千家):

中国轻工总会专用泵监督检测中心

机械工业部排灌机械产品质量监督检测中心镇江中心

农业部农产品加工机械设备质量监督检验测试中心(成都)

国家防爆电气产品质量监督检验中心

国家渔业机械仪器质量监督检验中心

国家固定灭火系统和耐火构件质量监督检验中心

农业部环保机械设备及船用产品质量监督检验测试中心

水利部牧区水利科学研究所实验中心

公安部天津消防科学研究所检测中心

公安部上海消防科学研究所上海普东消防特种装备有限公司

江苏省泵阀产品质量监督检验中心(泰州市产品质量监督检验所)

江苏省技术监督泵类产品质量检验站(江苏大学)

四川省泵类及通用设备产品质量监督检验站

江西省农业机械鉴定站(江西省农机产品质量监督检验二站)

江苏大学流体工程中心(江苏理工大学流体机械研究所)

泰州市泵阀工程技术研究中心

中国水产科学研究院渔业机械仪器研究所检测实验室

四川省农业机械研究设计院

南阳防爆电气研究所

徐州技术监督局产品质量监督检验站

广东大亚湾核电站

广东岭澳核电站

上海发电设备成套设计研究院

开滦集团煤矿有限责任公司

枣庄矿业(集团)公司柴里煤矿

(日本HITACHI)日立泵制造(无锡)有限公司

(美国Colfax)科尔法泵业有限公司

(Grundfos)格兰福水泵(苏州)有限公司

……

……

丹东通博、丹东克隆、辽宁恒星、江苏振华泵业制造有限公司、江苏双达泵阀集团有限公司、江苏海狮泵业制造有限公司、上海申宝泵业有限公司、上海阿波罗泵业有限公司、上海福思特、苏州代斯米Desmi、 杭州兴龙泵业有限公司、温岭市水泵厂、山东博山工业泵制造厂、河南两相流泵厂、海南特能、昆明嘉和、西南水泵厂、广西柳州酸王泵阀有限公司、广州美的、广州白云、大连普诚、大连中通、大连泰峰、天津中蓝、天津奥特、郑州中力、天门泵业、乌海五湖、自贡工业泵、自贡双源、自贡东方、重庆明珠、台湾钛诚、鹰潭三川、安徽卧龙、无锡宾特尔、上海中韩杜科、新乡恒通、新乡豫通、保定中通、保定永泉、保定万泉、常州工程职业技术学院、四川大学……等上千家单位, 覆盖印尼、泰国、台湾、黑龙江、辽宁、内蒙古、山东、四川、云南、贵州、河南、河北、安徽、江苏、浙江、上海、福建、湖北、湖南、广东、海南等等国内外地区。长期运行结果表明本系统性能稳定、数据精度高、操作简便等,有效地改进和提高了泵产品的测量、测试水平。受到同行业的信赖和好评。


泵产品常规微机测试系统图示

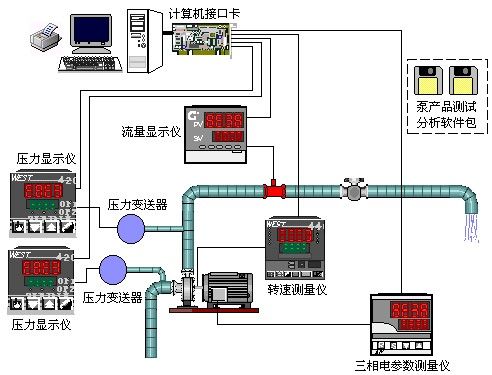

电测法:

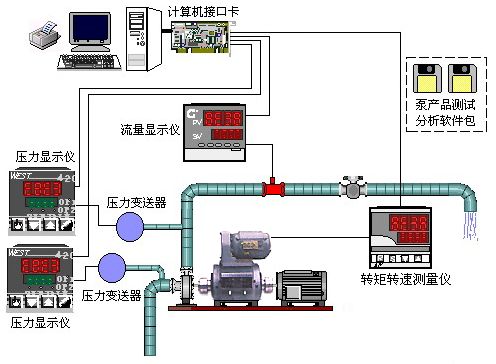

扭矩法:



我中心的推荐产品——> 泵产品微机测试系统图示

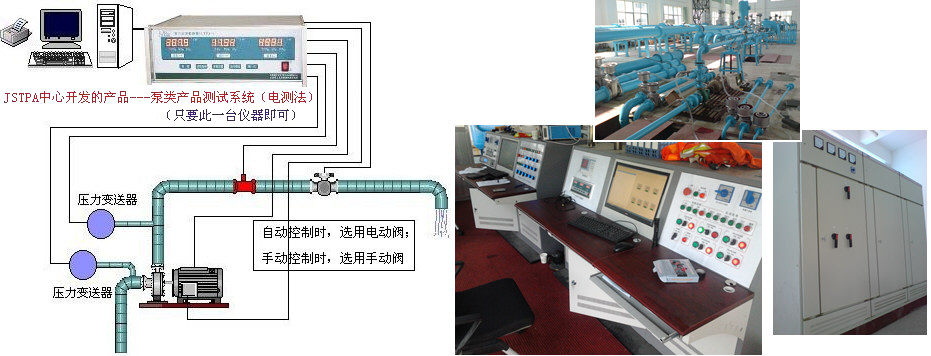

电测法:

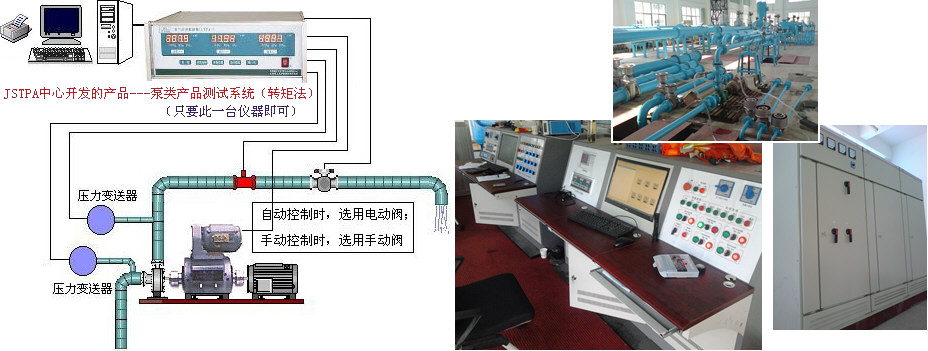

扭矩法:
